Проектирование инженерных конструкций требует точного выбора опорной системы, поскольку от этого зависит их устойчивость при влиянии неблагоприятных внешних факторов. Среди множества решений особое внимание уделяется сравнению неподвижных и подвижных опор.
Эти элементы — ключевые узлы в трубопроводах, мостах, металлоконструкциях. Их характеристики определяют, как система справляется с внешними нагрузками, температурными расширениями, просадкой основания.
Функциональные различия
Чтобы лучше разобраться в преимуществах, особенностях и отличиях доступных приспособлений, необходимо рассмотреть подробно отличия неподвижных и подвижных опор:

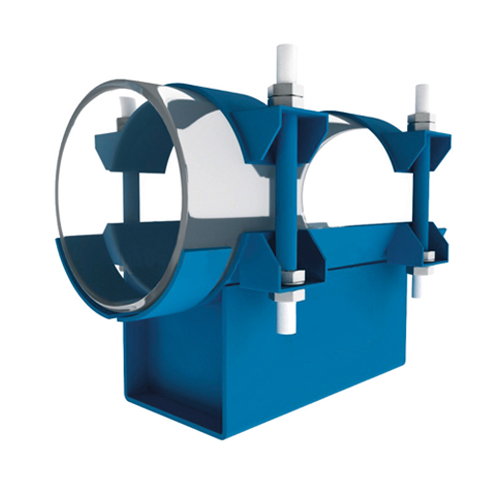

- Неподвижные. Конструкции, жестко фиксирующие точку привязки элемента. Они блокируют линейные и угловые перемещения, удерживая объект в строго заданном положении, а также принимают на себя горизонтальные и вертикальные нагрузки, перераспределяя усилия по несущим элементам. Их основная задача — создать точку устойчивости, которая становится базовой при расчетах.

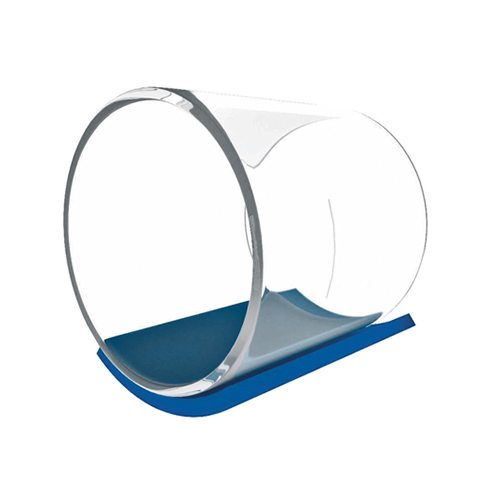

- Подвижные. Допускают перемещения — скольжение, качение или поворот, происходящие вдоль одной или нескольких осей. Это критически важно для длинномерных конструкций и трубопроводов, подверженных температурным расширениям или вибрационным нагрузкам. Данные элементы предотвращают накопление внутренних напряжений, способных вызвать растрескивание с последующей деформацией или полным разрушением основных компонентов системы.
По своей сути, неподвижная опора — точка фиксации, а подвижная — элемент компенсации. Эти принципы диктуют не только функциональность, но и особенности эксплуатации, сборки, обслуживания систем.
Эффективность
Выбор между неподвижной и подвижной опорой определяется характером нагрузки, температурным режимом, длиной конструкции, внешними факторами. С точки зрения эффективности:
- Неподвижные опоры обеспечивают стабильность при большинстве неблагоприятных факторов. Это делает их незаменимыми в опорах мостов, опорах под трубопроводы на эстакадах, жестких рамах.
- Подвижные опоры эффективнее в термонагруженных системах. Их способность гасить линейные расширения без ущерба для геометрии конструкции особенно важна в теплоснабжении, нефтепроводах, паропроводах.
С точки зрения долговечности неподвижные коммуникации выигрывают в условиях ограниченного пространства, когда необходимо предотвратить смещения. Но в динамичных системах, где действуют переменные нагрузки, их жесткость оборачивается риском появления усталостных разрушений. Поэтому их аналоги снижают концентрацию напряжений, перераспределяя усилия.
Рассматривая вопрос эффективности, необходимо уделить внимание и техническому обслуживанию. Неподвижные узлы требуют минимального внимания — при корректной установке они работают десятилетиями без вмешательства. Подвижные механизмы требуют регулярной смазки, контроля за люфтом, возможной замены подвижных компонентов, что обусловлено более сложной конструкцией.
Финансовая оценка
Финансовый аспект выбора опоры нередко становится решающим. Здесь следует разделять стоимость изготовления с затратами на монтаж и последующую эксплуатацию. По первому параметру неподвижные модели выигрывают, ведь их производство обходится дешевле из-за простоты конструкции, а именно отсутствия движущихся элементов и меньшего количества деталей.
При этом выигрыш нивелируется, если система требует компенсации температурных деформаций. В этом случае отсутствие подвижных участков ведет к необходимости включения компенсаторов:
- гофрированных вставок;
- П-образных участков;
- сальниковых устройств.
Их установка увеличивает затраты на проектирование и обслуживание, а также существенно увеличивает сроки реализации объекта, что требует дополнительного финансирования на работу специалистов.
У подвижных опор стартовая стоимость выше из-за применения фторопластов, подшипников скольжения, антикоррозийных покрытий. Но в расчете на весь жизненный цикл системы затраты оказываются сбалансированными: такие узлы снижают риски аварий, уменьшают необходимость в дополнительных элементах компенсации.
Типовые ошибки
Ориентируясь только на первоначальную стоимость, проектировщики допускают ошибки, проявляющиеся уже на моменте эксплуатации систем. Важно подробнее разобраться в некоторых из них:
- Установка чрезмерного количества неподвижных опор в теплонагруженной системе. Это приводит к накоплению осевых усилий, которые не компенсируются, а накапливаются между точками фиксации. В результате трубопровод начинает изгибаться, нарушая герметичность соединений.
- Использование только одного вида опор для мостовых сооружений. Пролетные строения из стали или железобетона испытывают постоянные изменения длины под воздействием температуры. Установка подвижных компонентов на одном конце и неподвижных на другом позволяет гасить напряжения, одновременно сохраняя стабильную опорную схему.
- Реализация чрезмерно гибкой системы с применением исключительно подвижных опор. В этом случае теряется точка отсчета, конструкция может сместиться, вызвать перекосы в соединениях.
Сравнение неподвижных и подвижных опор сводится к балансу между стабильностью и гибкостью. Одни решения необходимы для закрепления конструкции, перераспределения усилий и стабилизации положения. Другие же незаменимы там, где требуется компенсация изменений длины и гашение деформаций.
Рациональное сочетание этих элементов позволяет оптимизировать стоимость проекта, а также обеспечить безопасность, долговечность и предсказуемость поведения конструкции. Важно понимать, что первоначальные траты – это не всегда окончательная сумма затрат на объект. При некорректной экономии придется финансировать работы по устранению ошибок, что иногда гораздо дороже, чем первоначальное возведение конструкций.
