Фланцы и фланцевые заглушки

Завод «КОТ» производит и поставляет стальные фланцы для соединения трубопроводов, подключения запорной арматуры, насосов, фильтров и другого промышленного оборудования. В ассортименте - плоские приварные, воротниковые и свободные фланцы, а также фланцевые заглушки для герметичного перекрытия трубопровода. Изделия выпускаются по ГОСТ, АТК, Т-ММ, DIN, EN, ASME и ANSI. Доступны углеродистые, низколегированные и нержавеющие стали, включая сталь 20, 09Г2С, 12Х18Н10Т, AISI 304/316 и материалы ASTM. Возможно изготовление по чертёжам и техническим требованиям заказчика. Фланцы подбираются по DN, PN или классу давления, температуре, рабочей среде, исполнению уплотнительной поверхности и марке стали. Завод находится в Нижегородской области, терминал - в Москве; поставки выполняются по России. Можно заказать отдельные изделия или комплексную поставку деталей и узлов трубопровода.

Запросить расчёт

Тип	Условное давление, Ру МПа	Наружный диаметр, Ду мм	Температура, t °C	Материал, сталь
Фланцы ГОСТ 28759.2-90	1,6	400-4000	от -70 до + 300	20, 09Г2С и тд.
Фланцы ГОСТ 28759.3-90	6,3	400-4000	от -70 до + 540	20, 09Г2С и тд.
Фланцы ГОСТ 28759.4-90	16	400-1600	от -70 до + 540	20, 09Г2С и тд.
Фланцы ГОСТ 33259-2015	2,5	15-1200	от -70 до + 300	20, 09Г2С, 12Х18Н10Т
Фланцы ГОСТ 12820-80	2,5	15-1200	от -70 до + 300	20, 09Г2С, 12Х18Н10Т
Фланцы ГОСТ 12821-80	10	15-1200	от -70 до + 300	20, 09Г2С, 12Х18Н10Т
Фланцы ГОСТ 12822-80	2,5	15-500	от -70 до + 300	20, 09Г2С, 12Х18Н10Т
Фланцы DIN 2576(2577)	2,5-40	8-1400	от -70 до +300	AISI 304, AISI 316
Фланцы DIN 2632(2633)	2,5-40	8-1400	от -70 до +300	AISI 304, AISI 316
Фланцы DIN 2642	2,5-40	48-413	от -70 до +300	AISI 304, AISI 316
Фланцы DIN EN 1092-1	2,5–400	10–4000	-	AISI
Фланцы ASME/ANSI b16.5	Class 150~2500	15-600 мм	-	ASTM
Фланцы ASME/ANSI b16.47	Class 150~2500	700-1500 мм	-	ASTM
Заглушки АТК 24.200.02-90	0,7-16,0МПа	10-1200мм	от -70 до 600°С	ст.20, 09Г2С
Заглушки DIN 2527	2,5-40	90-895	от -70 до +300	AISI 304, AISI 316
Заглушки АТК 26-18-5-93	1,6-16,0МПа	15-700мм	от -70 до 475°С	ст.20, 09Г2С
Заглушки Т-ММ-25-01-06	0,6-10,0МПа	10-600мм	от -70 до 650°С	ст.20, 09Г2С, 12Х18Н10Т
Заглушки ASME/ANSI b16.48	Class 150~2500	1/2 до 24	-	ASTM

Для чего нужны трубопроводные фланцы и заглушки

Фланцы образуют разъёмное соединение участков трубопровода между собой или с оборудованием. Детали стягиваются болтами либо шпильками, а герметичность соединения обеспечивает правильно выбранная прокладка. Такое исполнение упрощает монтаж, осмотр, ремонт и замену трубопроводной арматуры и оборудования.

Фланцевая заглушка - глухая деталь без проходного отверстия. Ее применяют для герметичного перекрытия конца трубопровода, временного отключения участка, проведения испытаний или создания резервной точки подключения. Исполнение заглушки, уплотнительная поверхность и крепёж должны соответствовать ответному фланцу и расчётным параметрам системы.

Какие фланцы можно заказать

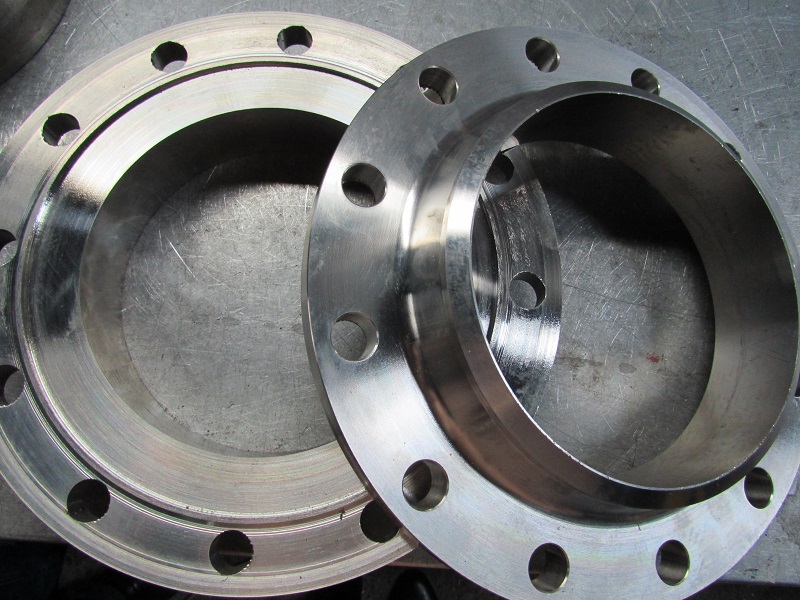

Плоские приварные - устанавливаются на трубу и привариваются, применяются в технологических и инженерных трубопроводах в пределах параметров выбранного стандарта.

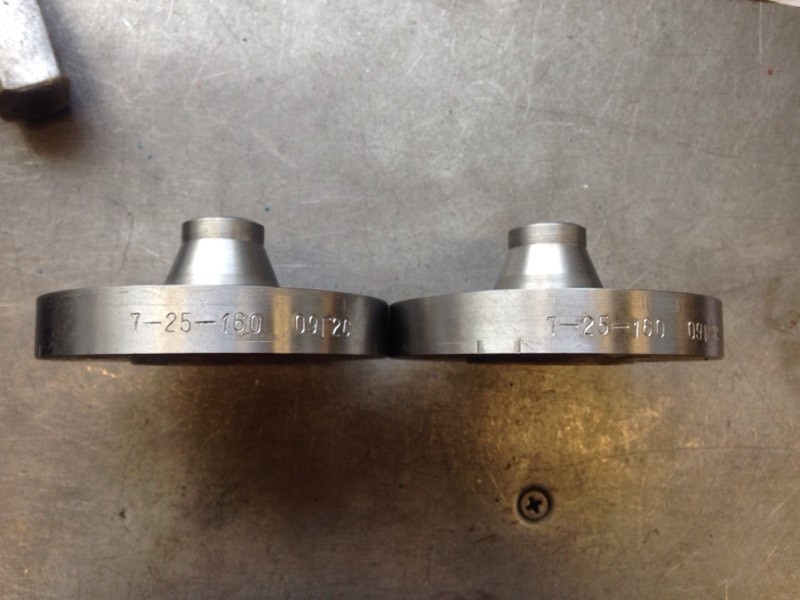

Воротниковые приварные встык - имеют конический переход к трубе и подходят для ответственных соединений, в том числе при повышенных нагрузках, давлении и температуре.
Свободные на приварном кольце - позволяют поворачивать фланец при совмещении крепёжных отверстий, что удобно при монтаже и обслуживании.

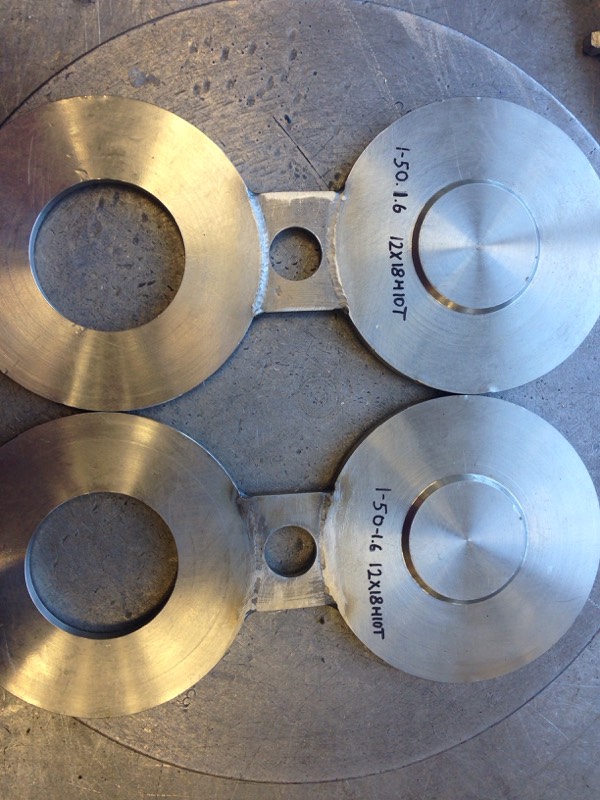

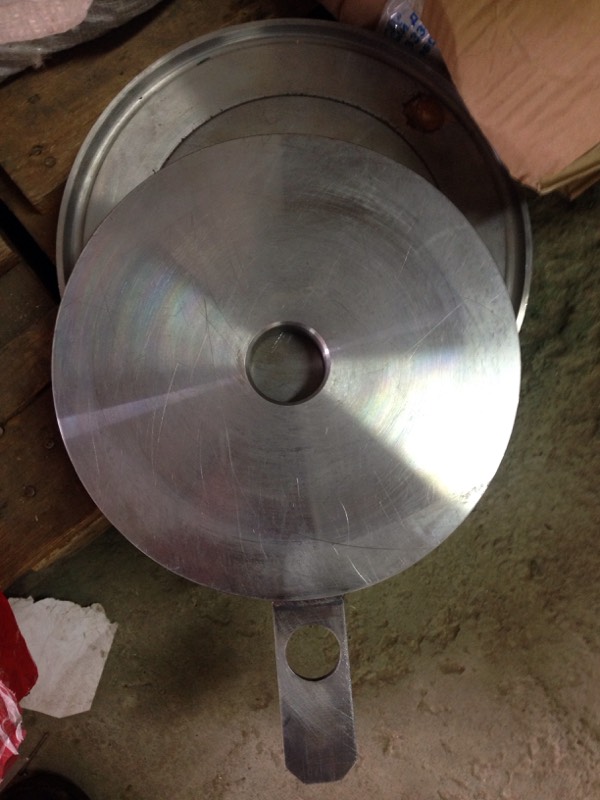

Фланцевые заглушки - перекрывают проход трубопровода и могут использоваться как постоянный или временный глухой элемент.

В каталоге представлены фланцы для трубопроводов по ГОСТ 33259-2015, ГОСТ 28759.2-90, ГОСТ 28759.3-90, ГОСТ 28759.4-90, а также по ГОСТ 12820-80, 12821-80 и 12822-80. Доступны исполнения по DIN 2576/2577, DIN 2632/2633, DIN 2642, DIN EN 1092-1, ASME/ANSI B16.5 и B16.47. Фланцевые заглушки изготавливаются по АТК 24.200.02-90, АТК 26-18-5-93, Т-ММ-25-01-06, DIN 2527 и ASME/ANSI B16.48.

Материалы и условия эксплуатации

Марку стали выбирают по температуре, давлению, характеристикам транспортируемой среды, климатическому исполнению и требованиям проектной документации. Завод работает с углеродистыми, низколегированными, нержавеющими и зарубежными марками стали. В зависимости от нормативного документа возможны диаметры от 8 до 4000 мм, температура эксплуатации от −70 до +650 °C и различные классы давления. Точные допустимые значения определяются конкретным стандартом, исполнением и материалом изделия.

Фланцы и фланцевые заглушки применяются на трубопроводах пара, воды, газа, масла, мазута и других сред на ТЭС, ТЭЦ, ГРЭС, АЭС, котельных, нефтегазовых и нефтехимических предприятиях. Для нестандартных условий возможно изготовление деталей по документации заказчика с подбором или согласованием материала. Другие соединительные элементы собраны в разделе деталей трубопровода.

Как подобрать фланцы для трубопровода

Чтобы рассчитать стоимость и срок изготовления, направьте спецификацию, чертёж или укажите:

тип изделия и нормативный документ;
DN (условный проход) и PN (номинальное давление) либо класс давления;
исполнение и тип уплотнительной поверхности;
марку стали и требования к коррозионной стойкости;
рабочую среду и расчётную температуру;
количество, требования к контролю, покрытию и комплектности;
город или адрес доставки.

При замене действующей детали желательно приложить чертёж, маркировку или размеры ответной части. Специалисты «КОТ» проверят исходные данные, помогут подобрать стандартное исполнение либо оценят изготовление нестандартного изделия.

Производство и комплексная поставка

«КОТ» работает не только как поставщик отдельных металлоизделий, но и как производственный партнёр по трубопроводной части проекта. В один заказ можно включить фланцы, фланцевые заглушки, отводы, переходы, тройники, опоры, арматуру и готовые трубопроводные узлы. При необходимости завод выполняет разработку документации, комплектацию, упаковку и организует доставку на объект.

Чтобы заказать фланцы для соединения трубопроводов, отправьте заявку со спецификацией или чертёжами. В ответ вы получите предложение по исполнению, материалу, сроку изготовления и условиям поставки.
