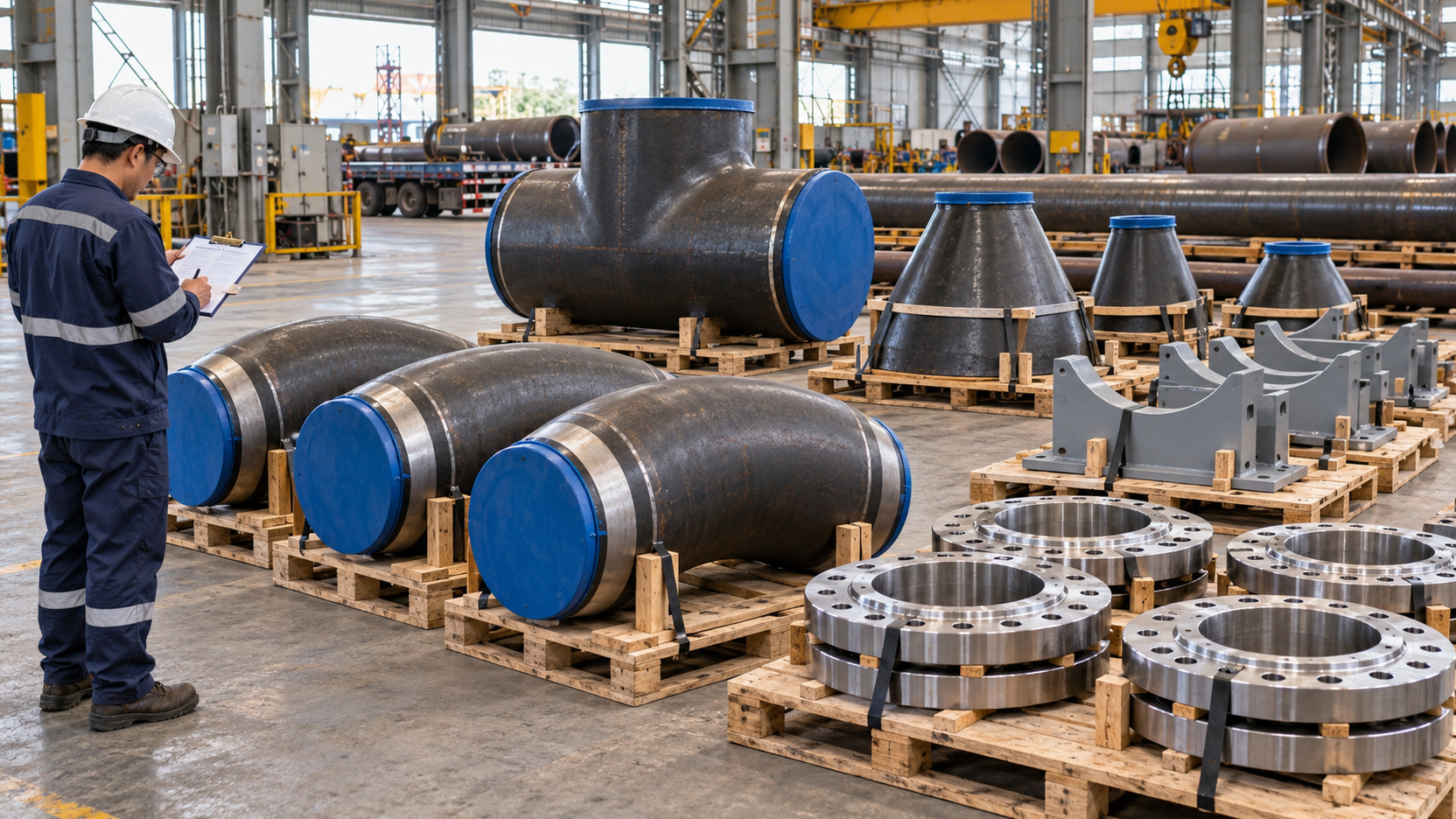

Для трубопроводов ТЭС редко закупают одну деталь в отрыве от остальных. В одной линии могут сочетаться трубы, отводы, переходы, тройники, фланцы, арматура, опоры и готовые сборочные узлы. Если оценивать каждую позицию отдельно без проверки стыков между ними, ошибки обнаружатся на монтаже: не совпадут размеры, исполнение соединения или состав поставки.
Комплектация начинается с проектной спецификации и чертежей линии. Задача поставщика - сопоставить позиции с доступными изделиями и согласовать всё, что проект оставил неоднозначным. Статья посвящена именно этой проверке, а не перечню продаваемых деталей; ассортимент приведён в разделе трубопроводов ТЭС Завода «КОТ».
Разделите линию на позиции и сборочные узлы
Сначала определите, какие элементы поставляются отдельными деталями, а какие - заводскими узлами. На чертежах должны быть показаны границы узлов и монтажные стыки. Иначе одна и та же позиция может попасть в заказ дважды: как отдельный отвод и как часть готового узла.
Для каждого узла сверьте спецификацию составляющих, размеры между контрольными точками, положение ответвлений и ориентацию фланцев. Для отдельной детали проверьте её полное обозначение. Количество изделий следует сопоставить с числом линий и резервных комплектов, если они предусмотрены проектом.
Проверьте совместимость соседних элементов
Совпадающий DN не гарантирует, что две приварные детали можно соединить без дополнительных решений. Сверяют наружные диаметры, толщины стенок, материал и требования к кромкам. У фланцевых соединений дополнительно проверяют стандарт, исполнение уплотнительной поверхности, крепёж и прокладку.
Особенно внимательно смотрят стыки с оборудованием и арматурой: их присоединительные размеры могут находиться в паспортах, которые не приложены к трубопроводной спецификации. Неясность лучше оформить запросом проектировщику до размещения заказа.
Не смешивайте нормативы по одному названию детали
Для энергетических трубопроводов на сайте указаны изделия по различным ГОСТ, ОСТ и СТО ЦКТИ. Эти обозначения относятся к конкретным группам деталей и условиям применения. Нельзя заменить позицию по одному документу «похожим отводом» или «таким же тройником» по другому только на основании совпадения размера.
При проверке спецификации выделите позиции без полного обозначения, с неуказанной маркой стали, с противоречием между чертежом и ведомостью или с разными ревизиями документации. Все замены согласовывают с проектом; закупочный список сам по себе не меняет расчётное решение.
Сделайте матрицу стыков
Помимо ведомости изделий полезна короткая таблица сопряжений: номер стыка, две соседние позиции, их наружные диаметры и стенки, материалы, тип соединения, норматив и место выполнения сварки или сборки. Такая матрица показывает проблему, которую не видно в отдельных карточках товара. Например, один поставщик считает отвод частью готового узла, а второй включает его в перечень отдельных деталей: без границы монтажного стыка получится дубль. В другом случае два изделия имеют одинаковый DN, но разные размеры под сварку - требуется проектное решение до заказа.
Для каждого расхождения фиксируют статус: ошибка в ведомости, вопрос к проектировщику, согласованная замена или изменение ревизии. Исправление одной строки закупочного списка без изменения связанных чертежей оставит противоречие на монтаже.
Согласуйте границы поставки
В заказе должно быть ясно, входят ли трубы, детали трубопровода, арматура, опоры и подвески, фланцевые комплекты и монтажные узлы. Отдельно отмечают изделия, предоставляемые заказчиком. Для крупных сборок уточняют отправочные марки, упаковку и очерёдность отгрузки под график монтажа.
Сопроводительные документы, маркировку, объём контроля и испытания задают по требованиям проекта и договору. Не следует обещать одинаковый комплект документов для всех деталей: состав зависит от конкретной позиции и области её применения.
Контрольный список перед размещением заказа
- Сопоставьте актуальные ревизии спецификации, изометрии и чертежей узлов.
- Уберите дубли между отдельными деталями и составом готовых сборок.
- Проверьте размеры и материалы каждого присоединительного стыка.
- Отметьте позиции, требующие согласования норматива, материала или замены.
- Разделите заводские и монтажные операции, определите отправочные марки.
- Согласуйте контроль, документы и этапность поставки.
После такой проверки поставку можно рассчитывать как связанный комплект. Это снижает риск того, что каждая деталь по отдельности верна, а собрать из них проектную линию на объекте невозможно.
