Концентрический или эксцентрический переход - как выбрать для трубопровода

Оба перехода соединяют трубы разного диаметра. Разница - в положении осей входного и выходного сечений. У концентрического перехода они совпадают; у эксцентрического меньший торец смещён. Именно эта геометрия определяет, удастся ли сохранить требуемую отметку одной из стенок трубопровода и не образуется ли в узле нежелательный карман для воздуха или жидкости.

Выбирать деталь только по двум диаметрам нельзя. Сначала нужно понять, как расположен участок, куда должна смотреть прямая сторона эксцентрического перехода и что требует проект по отводу воздуха или конденсата. Затем проверяют размеры, материал и исполнение детали.

В чём конструктивная разница

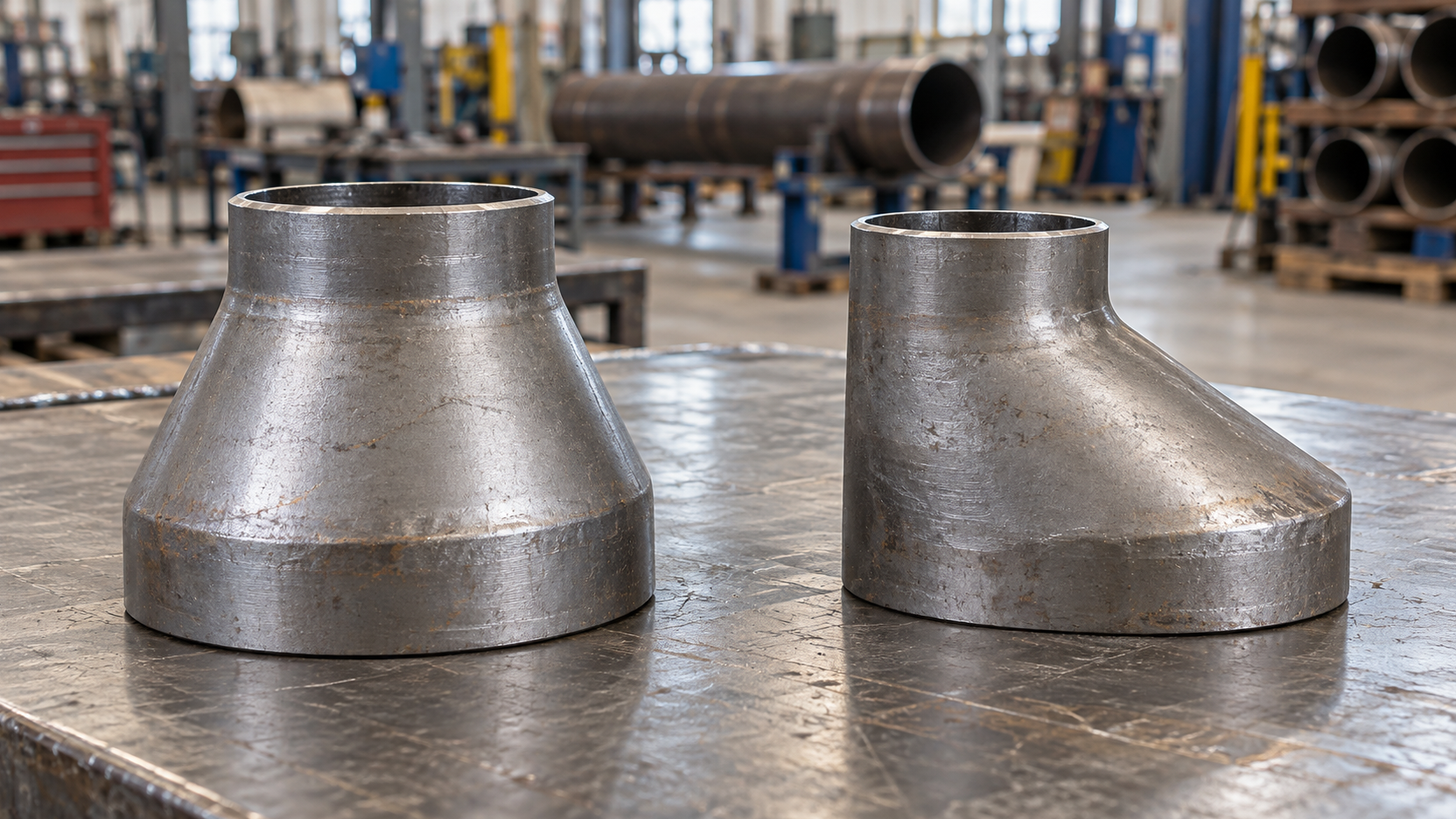

Концентрический переход похож на усечённый конус: центры обоих торцов лежат на одной оси. Если смотреть вдоль трубопровода, уменьшение диаметра происходит симметрично. Такой переход удобен там, где необходимо сохранить соосность соединяемых труб.

У эксцентрического перехода оси торцов не совпадают. Одна продольная образующая остаётся прямой, а противоположная идёт под наклоном. Это позволяет совместить верхнюю либо нижнюю отметку труб разного диаметра. В спецификации поэтому важен не только тип «эксцентрический», но и ориентация детали при монтаже.

Геометрия не говорит сама по себе о допустимом давлении, температуре или рабочей среде. Эти параметры зависят от стандарта или проекта, материала, размеров и расчёта трубопровода. Нельзя считать любой переход одного типа взаимозаменяемым с другим только потому, что диаметры совпали.

Проверьте, какой контур нельзя нарушать

На эскизе сначала проведите оси обеих труб и верхнюю и нижнюю образующие. Если проект сохраняет ось, нужен концентрический вариант. Если важна неизменная отметка верха или низа, рассматривают эксцентрический. Формулировка «горизонтальный участок» сама по себе ещё не является техническим заданием на эксцентриситет.

Например, при замене горизонтальной трубы на меньшую в узле с заданной нижней отметкой концентрический переход поднимет нижнюю образующую. Эксцентрический с прямой стороной снизу сохранит её отметку. Если критична верхняя отметка, тот же переход разворачивают прямой стороной вверх. Решение сверяют с требованием к воздухоудалению, дренажу и соседними элементами: геометрическая стыковка не заменяет проверки режима работы.

Где обычно используют концентрический переход

На вертикальном участке концентрический переход позволяет соединить трубы разного диаметра без смещения их общей оси. Его также применяют на горизонтальных участках, если геометрия трассы и требования к удалению воздуха и дренажу допускают симметричное изменение сечения.

Фраза «на горизонтальном трубопроводе всегда нужен эксцентрический переход» слишком груба для проектирования. Нужно смотреть на направление потока, соседнее оборудование, высотные отметки, свойства среды и возможность опорожнения линии. Окончательное решение принимает проектировщик по схеме конкретного узла.

Когда требуется эксцентрический переход

Эксцентрическое исполнение выбирают, если необходимо сохранить отметку верха или низа трубопровода при переходе на другой диаметр. На горизонтальной всасывающей линии насоса это помогает избежать воздушного кармана у входа в оборудование; производители насосов указывают эксцентрический переход как типовое решение для таких участков. Для линии с подъёмом жидкости часто требуется прямая сторона сверху, чтобы не получить локальную верхнюю полость. При подпоре и другой конфигурации трассы правило может отличаться. Положение перехода, прямой участок перед насосом и допустимые возмущения потока сверяют с инструкцией на конкретный агрегат и проектом обвязки.

На других линиях задача может быть иной: обеспечить отвод конденсата, исключить накопление осадка или выдержать строительную отметку трассы. Поэтому нельзя переносить ориентацию перехода с насосной обвязки на паропровод или пульпопровод без проверки проекта. Для одного узла важна непрерывная верхняя образующая, для другого - нижняя.

Как указать положение прямой стороны

Слова «переход эксцентрический» в заявке недостаточны, если монтаж зависит от ориентации. На чертеже или эскизе нужно показать положение прямой стороны относительно трассы и направление потока. Формулировки «прямой стороной вверх» и «прямой стороной вниз» должны совпадать с проектной документацией. Если чертёж уже содержит обозначение и ориентацию, не следует заменять их устным описанием.

Какие размеры и документы проверить перед заказом

У обоих типов переходов сначала сверяют наружные диаметры и толщины стенок на каждом торце с примыкающими трубами. Совпадение DN ещё не гарантирует совпадения присоединительных размеров. Для приварного стыка важны конкретные размеры труб, требования к кромкам и исполнение по проекту.

В заявке полезно указать:

• тип перехода - концентрический или эксцентрический;
• наружный диаметр и толщину стенки большого и малого торцов;
• марку стали и норматив либо чертёж, по которому требуется изготовление;
• рабочую среду, расчётные давление и температуру, если производитель участвует в подборе;
• для эксцентрического перехода - ориентацию прямой стороны на схеме;
• количество, требования к контролю и комплекту сопроводительных документов по проекту.

ГОСТ 17378-2001 распространяется на бесшовные приварные концентрические и эксцентрические переходы из углеродистой и низколегированной стали. Он не описывает автоматически любой сварной, точёный или изготовленный по индивидуальному чертежу переход. На сайте завода представлены штампованные, точёные и сварные переходы; нужное исполнение подбирают по документации проекта, а не по одному названию категории.

Короткий порядок выбора

1. По схеме определите, должны ли трубы остаться на одной оси или нужно совместить их верхнюю либо нижнюю образующую.
2. Проверьте, где на участке могут скапливаться воздух, конденсат или осадок и как предусмотрены их удаление и дренаж.
3. Сверьте геометрию перехода с инструкциями подключаемого оборудования, если переход расположен рядом с насосом или другим агрегатом.
4. Уточните размеры обоих торцов, материал, норматив и требования к контролю.
5. Передайте производителю чертёж узла. Для эксцентрического перехода обозначьте ориентацию прямой стороны явно.

Если проектная схема и перечень деталей уже готовы, их можно направить на расчёт переходов вместе с остальными деталями трубопровода. Это позволяет проверить совместимость размеров и исполнения в составе одного заказа.
