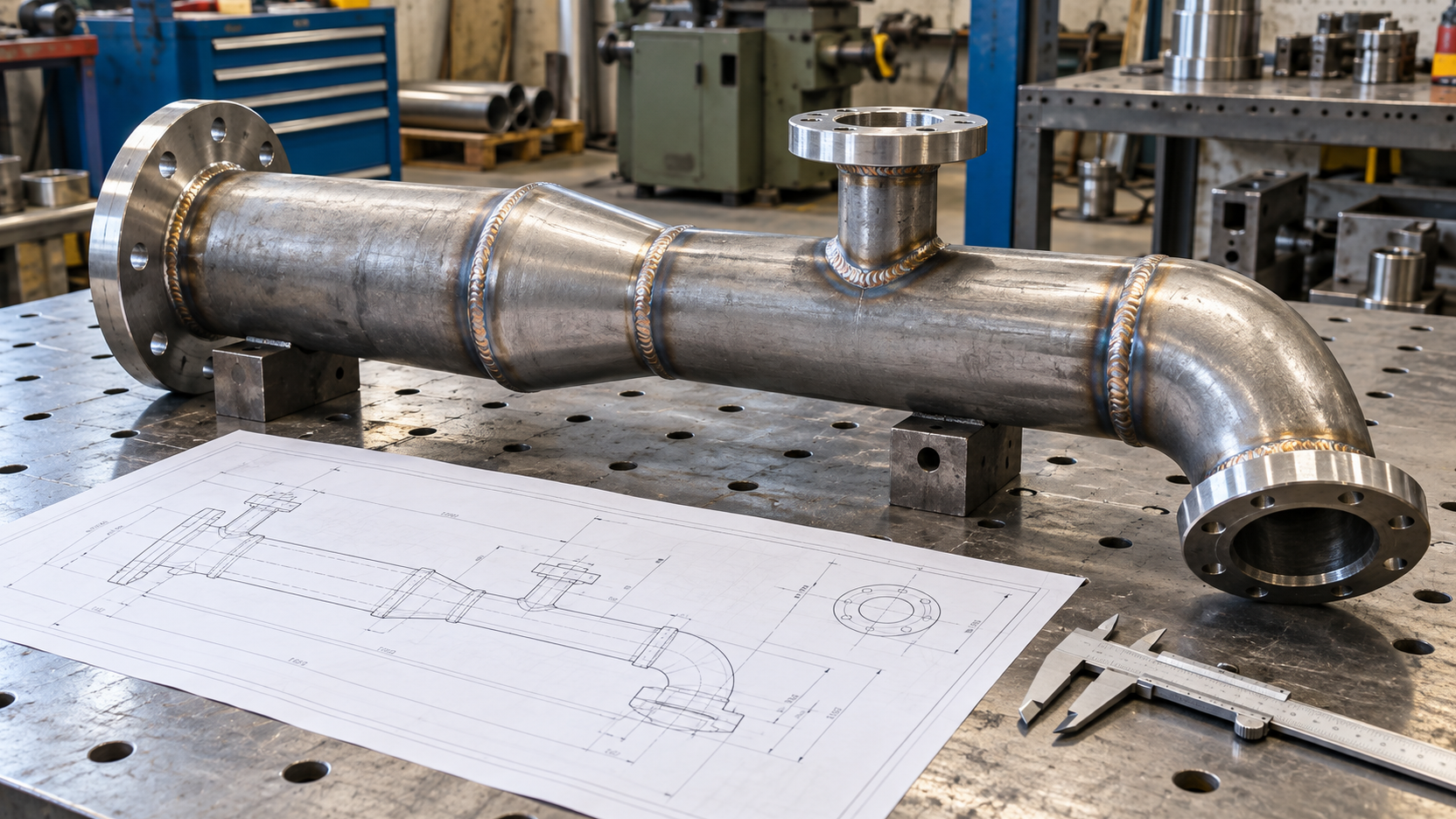

Когда нужной детали нет в стандартном размерном ряду, заявку отправляют с чертежом. Но сам факт наличия PDF или 3D-модели ещё не означает, что изделие можно рассчитать и изготовить: у чертежа могут отсутствовать присоединительные размеры, материал или требования к контролю. Эти пробелы особенно опасны для детали, которая должна встать в существующий трубопровод без переделки соседних элементов.
Здесь речь об отдельной нестандартной детали - переходе, тройнике, патрубке, заглушке или другой позиции. Для готового сборного изделия нужен более широкий комплект документации; он разобран в материале о трубных узлах по чертежам.
Что должно быть видно на чертеже детали
Чертёж должен однозначно определять форму изделия и места его соединения с трубопроводом. Для приварной детали указывают размеры каждого торца, толщину стенки и требования к кромкам. Для фланцевой - размеры и исполнение присоединения, а не только общий диаметр диска. Для детали с ответвлением важны оси, углы и расстояния до контрольных плоскостей.
Не все размеры одинаково критичны. Если одна поверхность должна совпасть с посадочным местом оборудования, это стоит обозначить допуском, а не рассчитывать на «обычную точность». С другой стороны, избыточно жёсткие допуски на поверхности, которые не участвуют в соединении, усложняют изготовление без пользы для монтажа. Требования должен задавать проектировщик исходя из функции детали.
Чертёж и 3D-модель
Модель помогает оценить форму и взаимное расположение элементов, но не всегда содержит материал, допуски, требования к шероховатости, сварке и контролю. Поэтому 3D-файл следует передавать вместе с утверждённым чертежом или техническими требованиями. Если версии модели и чертежа расходятся, в заявке надо указать, какой документ имеет приоритет, и снять противоречие до запуска в производство.
До отправки файла проверьте размерную цепь: заданы ли базы измерения, не противоречат ли друг другу габаритные и присоединительные размеры и можно ли проконтролировать критичные размеры после изготовления. Для детали с несколькими торцами мало указать их диаметры: нужны расстояния и взаимное положение осей. Изготовитель не должен выбирать эти параметры по виду модели.
Материал и условия работы
В технических требованиях укажите марку стали и документ на материал. Если проект допускает замену марки, перечислите допустимые варианты или попросите предложение на согласование; производитель не должен самостоятельно подменять материал по внешнему сходству изделий.
Расчётные давление и температура, рабочая среда, условия коррозионного воздействия важны для проверки выбранного исполнения. Однако их перечисление не заменяет прочностного расчёта и решения проектировщика. Если деталь изготавливается для объекта с особыми требованиями к документации и контролю, сообщите это сразу.
Какие требования часто забывают
- Положение детали в узле. Для несимметричного перехода или патрубка покажите ориентацию относительно трассы.
- Сварные соединения. Укажите требования к швам, контролю и обработке, если они предусмотрены проектом.
- Покрытие и подготовку поверхности. Запишите применимый документ и границы покрытия; зоны будущей сварки могут требовать отдельного решения.
- Маркировку и комплект документов. Уточните, что должно сопровождать партию и как соотнести готовую деталь с позицией спецификации.
- Количество и ревизию. Цена одной опытной детали и серии различается; производителю нужен актуальный номер ревизии чертежа.
Как согласовать замечания по технологичности
Если завод предлагает изменить допуск, расположение шва или способ получения заготовки, зафиксируйте не только новое решение, но и его влияние на присоединения и контроль. Проектировщик должен согласовать изменения, которые меняют изделие. После согласования выпускают новую ревизию чертежа и спецификации и направляют их вместе. Иначе деталь могут изготовить по исправленной геометрии, а принимать по старому документу.
Как отправить заявку без потери контекста
В письме укажите номер позиции проекта, количество, срок и место поставки. Приложите один утверждённый комплект файлов: чертёж, спецификацию, технические требования и модель при наличии. Открытые вопросы вынесите в отдельный список. Например: «допускается ли составная заготовка?», «нужно ли покрытие после сварки?», «какую поверхность считать базовой при контроле размеров?».
Завод может оценить изготовление нестандартной продукции по документации заказчика. Согласование технологии и возможных изменений чертежа должно происходить до выпуска детали. Так заявка превращается в воспроизводимое техническое задание, а готовое изделие можно принять по заранее понятным критериям.
