Один общий вид с габаритами ещё не позволяет рассчитать трубный узел: неизвестными могут остаться состав поставки, присоединения, материал и границы заводской сварки. Рабочая заявка связывает сборочный чертёж, спецификацию и технические требования одной актуальной ревизией. Тогда производитель оценивает конкретный объём изготовления, а заказчик может сравнить предложения на одинаковой основе.
Что считать границей трубного узла

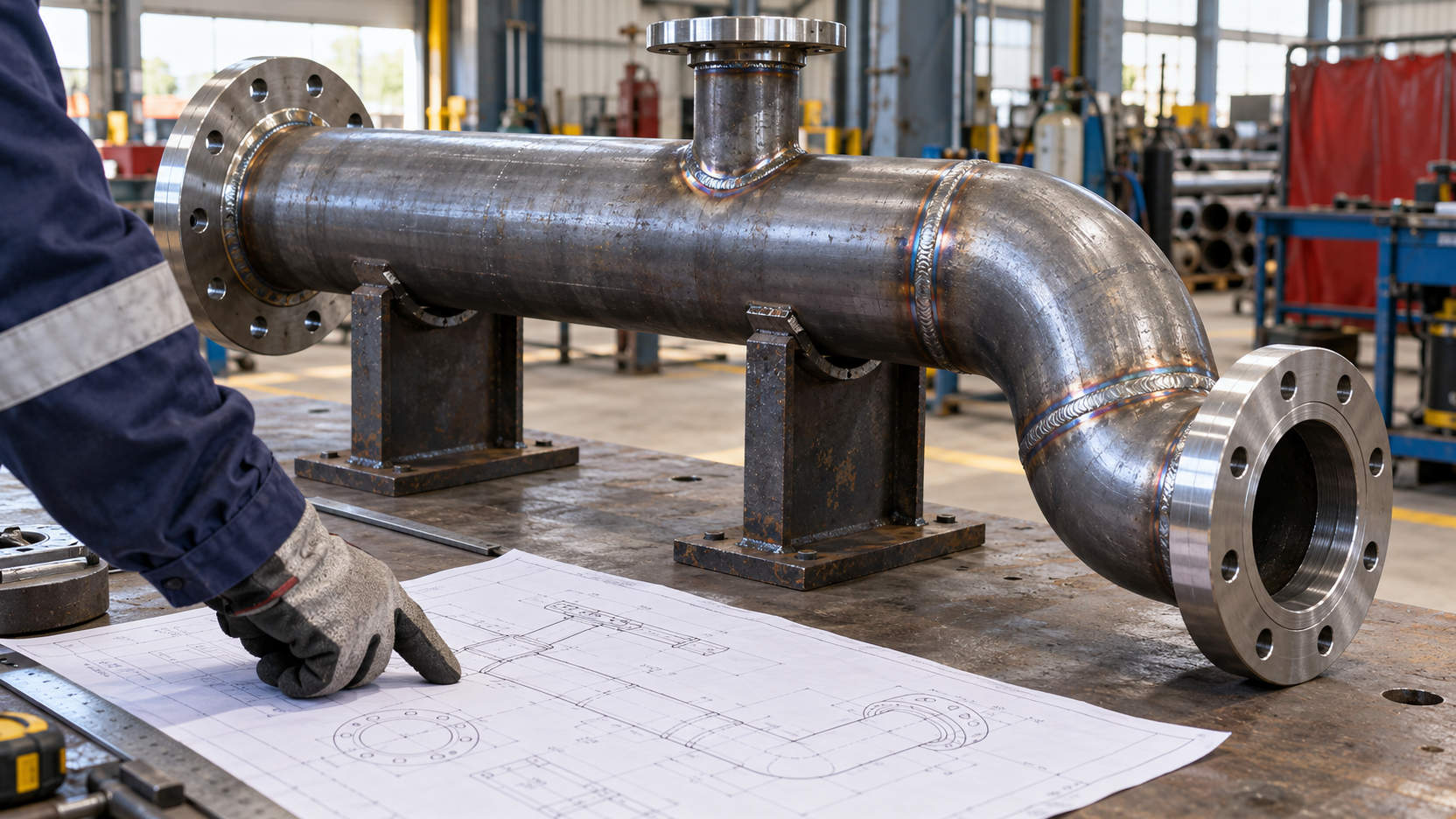

Трубный узел - заранее изготовленная часть трубопровода, которую поставляют для последующего монтажа на объекте. В неё могут входить прямые участки, отводы, переходы, тройники, фланцы, патрубки и другие элементы, предусмотренные проектом. Завод «КОТ» изготавливает трубные узлы по чертежам заказчика.
Для расчёта важно провести границу поставки: где начинаются и заканчиваются заводские сварные соединения, какие детали входят в узел, а какие будут монтироваться отдельно. Если этого не видно на чертеже, два поставщика могут оценить разный объём изготовления.
Какие чертежи нужны
Минимальный набор зависит от сложности изделия. Как правило, основой служат изометрическая схема или сборочный чертёж с позицией узла в проекте, спецификацией и присоединительными размерами. Для нестандартной детали прикладывают её отдельный чертёж либо технические требования.
На чертеже полезно показать:
- габариты и строительные длины между контрольными точками;
- расположение отводов, тройников, переходов, патрубков и фланцев;
- ориентацию ответвлений и фланцевых отверстий там, где она влияет на монтаж;
- точки заводских и монтажных стыков;
- обозначения деталей и сварных соединений по принятой в проекте системе;
- требования к отклонениям, если стандартных допусков для монтажа недостаточно.
Если объёмный узел не проходит по маршруту доставки или через проём здания, его приходится делить на отправочные марки. Поэтому ограничения по транспортировке и монтажу следует сообщить до изготовления, а не после согласования чертежа.
Проверка на простом примере: изометрия показывает отвод, переход и два фланца, но в спецификации записан только один фланец, а монтажный стык не обозначен. Завод не может понять, входит ли второй фланец в узел и где заканчивается его ответственность. До расчёта нужно согласовать состав сборки и обозначить стык на чертеже; предположение исполнителя здесь приведёт к разным коммерческим предложениям.
Данные для выбора материалов и исполнения
Для каждого участка нужны наружный диаметр и толщина стенки трубы, марка стали и документ поставки материала. По проекту указывают рабочую среду, расчётные давление и температуру. Если на разных участках узла применены разные материалы, их надо привязать к конкретным позициям спецификации.
Отдельно проверьте присоединения к оборудованию. Для фланцевого стыка одного DN недостаточно: нужно знать стандарт, PN или класс давления, исполнение уплотнительной поверхности и ответную часть. Для приварного стыка важны фактические размеры соединяемых труб. Эти сведения могут находиться в паспорте оборудования, а не на общей схеме трубопровода.
Контроль и состав поставки
В технических требованиях фиксируют предусмотренные проектом методы и объём контроля, необходимость испытаний, покрытия, маркировки и сопроводительной документации. Производитель должен видеть, какие требования относятся ко всему узлу, а какие - к отдельным сварным соединениям или деталям. Их нельзя достоверно восстановить по одному обозначению среды.
Уточните, включаются ли в поставку фланцы, арматура, опоры, крепёж и прокладки. Если часть этих компонентов предоставляет заказчик, сообщите это отдельно и укажите сроки передачи комплектующих. Иначе расчёт цены и срока может оказаться несопоставимым с фактическим объёмом поставки.
Проверка заявки перед отправкой
Передайте производителю ревизию чертежа и спецификации, количество одинаковых узлов, требуемую дату поставки и адрес объекта. Убедитесь, что в письме нет нескольких версий одного чертежа без пометки актуальной. Если документация ещё меняется, перечислите открытые вопросы явно: например, не согласован материал патрубка или положение монтажного стыка.
Отделите данные, которые завод вправе уточнить технологически, от проектных решений. Маршрут изготовления, раскрой и оснастка могут обсуждаться с производителем. Замена материала, изменение расположения стыка или испытательного давления требуют согласования с владельцем проектной документации. Ответы на такие вопросы фиксируют письменно с указанием новой ревизии.
Хорошая заявка позволяет ответить на четыре вопроса: что изготовить, из чего, как проверить и в каком виде отгрузить. Когда эти ответы есть в проектной документации, завод может перейти от предварительной оценки к предметному согласованию изготовления узла.
