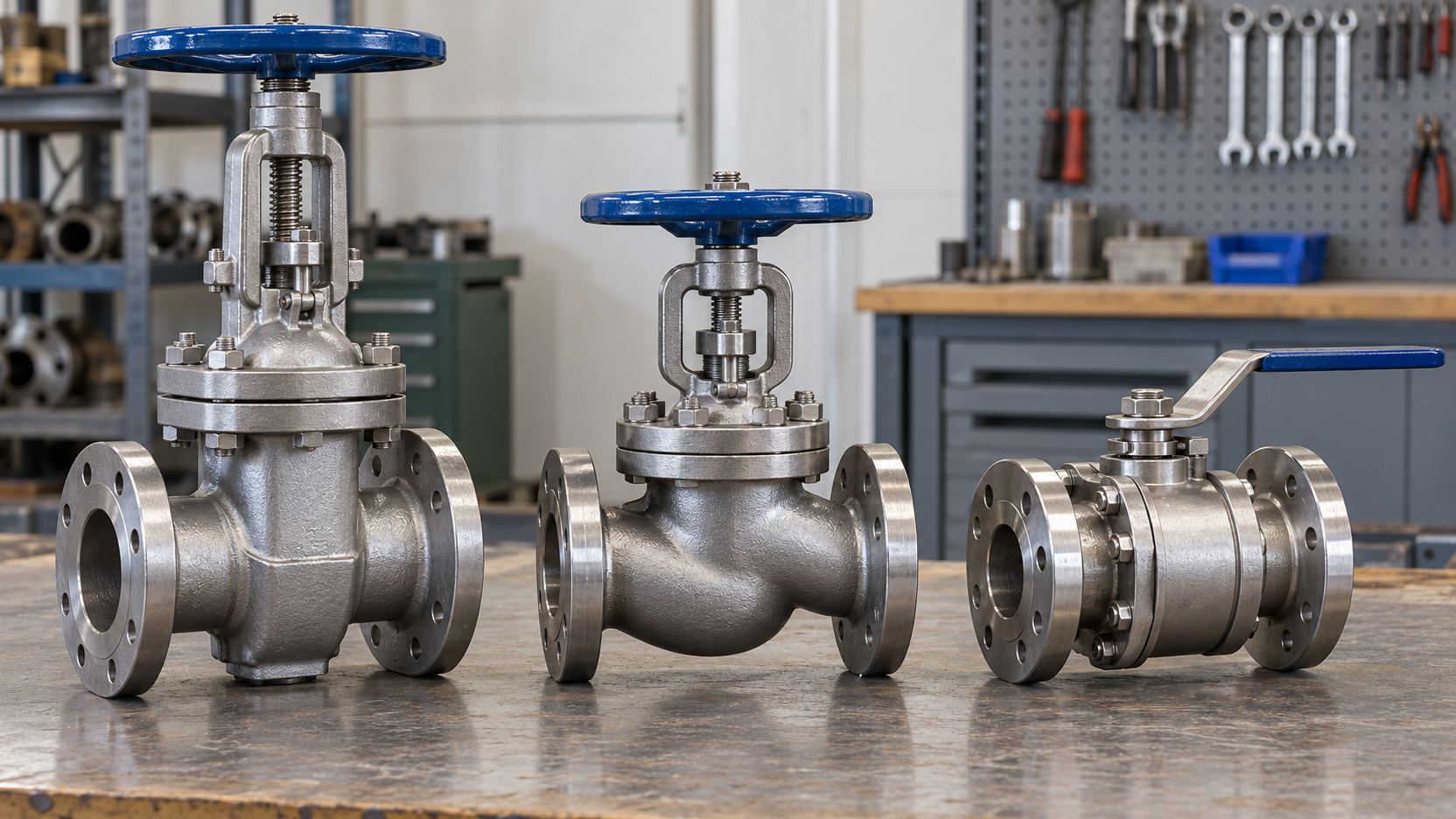

Задвижку, клапан и шаровой кран нельзя сравнивать только по DN и цене. Сначала определяют функцию точки на схеме: полностью перекрывать поток, регулировать его или выполнять специальную защитную задачу. Затем выбирают конструкцию и проверяют её применимость к рабочей среде, давлению, температуре и режиму управления.
Слово «клапан» требует особой осторожности. Запорный, регулирующий, обратный и предохранительный клапаны выполняют разные функции. Запись «клапан DN 100» в заявке не определяет изделие.
Задвижка: отсечь поток на линии
У задвижки затвор перемещается поперёк потока. Её типовая задача - работать в положениях «открыто» и «закрыто». Конструкция и привод подбираются под условия линии и требования к герметичности. Использовать обычную задвижку как постоянный регулятор расхода без подтверждения такого режима документацией изделия нельзя: промежуточное положение может быть неблагоприятным для затвора и уплотнений.
При выборе важно знать, насколько часто устройство будет срабатывать, требуется ли дистанционное управление и какие ограничения есть по строительной высоте и обслуживанию привода.
Шаровой кран: поворотная отсечка
У шарового крана запирающий элемент поворачивается на четверть оборота. Такой принцип удобен для быстрой смены открытого и закрытого положения. Но обычный запорный шаровой кран не следует считать регулирующим только потому, что рукоятку можно остановить посередине хода. Для длительной работы в промежуточных положениях нужно специальное исполнение, прямо разрешённое производителем и проектом.
Различают полный и уменьшенный проход; это влияет на гидравлические параметры узла. Конкретный кран также проверяют по материалам корпуса и уплотнений, присоединению, приводу и условиям эксплуатации.
Клапан: уточните разновидность
Запорный клапан перекрывает поток. Регулирующий клапан изменяет расход по заданной характеристике и может работать с приводом и системой управления. Обратный клапан реагирует на направление потока, а предохранительный служит для защиты от превышения давления. Последние два нельзя подменить задвижкой или шаровым краном: их задача не сводится к команде оператора «закрыть».
Если в проекте указана только общая категория «клапан», перед закупкой нужно получить точное обозначение и функциональную схему. В разделе арматуры Завода «КОТ» представлены задвижки, клапаны и шаровые краны; конкретные исполнения сверяют по карточкам изделий и спецификации.
Сравните по требуемой функции
|
Задача на линии |
Конструкция, которую рассматривают первой |
Что уточнить |
|
Редко перекрывать поток |
Задвижка или запорный клапан |
Герметичность, режим срабатывания, доступный ход штока |
|
Быстро открывать и закрывать |
Шаровой кран |
Привод, крутящий момент и допустимость условий среды |
|
Менять расход по сигналу управления |
Регулирующий клапан либо специально рассчитанная регулирующая арматура |
Пропускную характеристику, диапазон регулирования и привод |
|
Не допустить обратный поток |
Обратный клапан |
Направление установки и режим работы |
Таблица задаёт направление подбора, а не разрешает замену изделия в готовом проекте. Например, слово «клапан» в строке спецификации может означать и обычный запорный, и регулирующий, и обратный. Их сравнивают по конкретной функции, а не как три взаимозаменяемые формы корпуса.
Порядок выбора для спецификации
- Запишите функцию: отсечка, регулирование, предотвращение обратного потока или другая задача.
- Определите режим: частота срабатывания, требуемое время закрытия, положение при аварии, ручной или автоматический привод.
- Укажите рабочую среду и расчётные давление и температуру.
- Проверьте DN, способ присоединения, строительную длину и место для обслуживания.
- Задайте требования к герметичности и материалам по проекту.
Даже при одинаковой функции изделия не взаимозаменяемы без проверки присоединений. Для фланцевого варианта потребуются совместимые ответные фланцы; для приварного - совпадение размеров и материалов стыка.
При замене уже установленной арматуры сравните не только присоединительные размеры, но и доступное место для хода штока, вращения рукоятки и обслуживания привода. Одинаковый DN не гарантирует одинаковую строительную длину или массу. Если узел автоматизирован, проверьте сигнал управления и требуемое положение арматуры при потере питания.
Если функция и параметры узла уже заданы проектом, статья помогает проверить полноту заявки. Окончательный выбор арматуры выполняют по документации конкретного изделия, а не по общему названию «задвижка», «клапан» или «кран».
